iec60137:2017絕緣襯套的特性和試驗出版

 點擊:356     |      2019-05-29
iec60137:2017絕緣襯套的特性和試驗出版
      國際電工委員會(IEC)發布了iec60137:2017,這包括“1000V以上交流電壓的絕緣套管”,這個標準現在可以在IEC上使用。

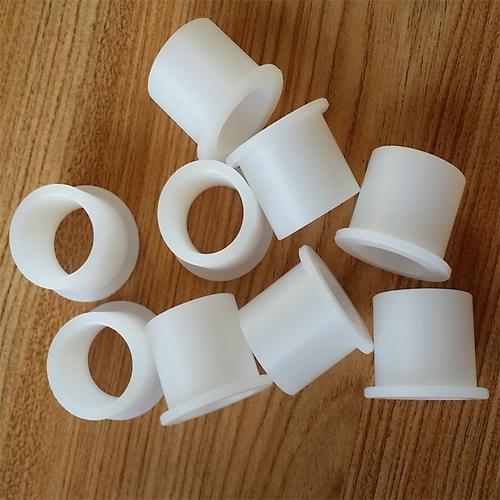

絕緣襯套
iec60137:2017描述:“iec60137:2017規定了絕緣套管的特性和試驗,本標準適用于第3條所定義的套管,適用于用于三相交流系統的電器、機械、變壓器、開關設備和裝置,其最高電壓為1000V以上,功率頻率為15Hz,最高可達和包括60赫茲。

在買方和供應商之間達成特別協議的情況下,本標準可部分或作為一個整體適用于以下方面:
1.三相系統以外的襯套;
2.高壓直流系統的套管;
3.測試變壓器的襯套;
4.電容器套管。

本標準對變壓器套管的特殊要求和試驗也適用于反應堆襯套。
本標準適用于單獨制造和銷售的襯套。套管是儀器的一部分,不能根據本標準進行測試,應與其構成部分的設備一起測試。此版本包括與上一版本有關的下列重大技術更改:

-樹脂浸漬合成(RIS)襯套已被引進。
介紹了Um≤1,1kV,Um=1100kV和Um=1200kV的襯套。
-根據第3.4條的規定,液體絕緣襯套的溫升試驗已經包括在內.
將干雷沖擊試驗作為Um>72,5kV變壓器套管的常規試驗。
-修訂了高度改正程序(>1000米)。
-解釋了超高速瞬態(VFT)現象及其對襯套的影響。.”

iec60137:2017文件歷史:
用于交流電壓的絕緣套管,高于1000V.

誰引用了IEC60137-2017
JB/T10779-2007750kV油浸式并聯電抗器技術參數和要求
JB/T10780-2007750kV油浸式電力變壓器技術參數和要求
IEC62271-100-2008高壓開關裝置和控制器.第100部分:交流電斷路器
DINEN62271-205-2008高壓開關裝置和控制裝置.第205部分:額定電壓52kV以上用緊湊開關控制組件
DINEN60076-6-2009電力變壓器.第6部分:電抗器
BSEN60076-6-2008電力變壓器.電抗器
JISH7314-2013超導性.超導功率元件.設計電流引線以推動超導設備用特性試驗通用要求
BSIEC60076-15-2015電力變壓器.充氣電力變壓器
SNIIEC60076-3-2016SNIIEC60076-14-2016
